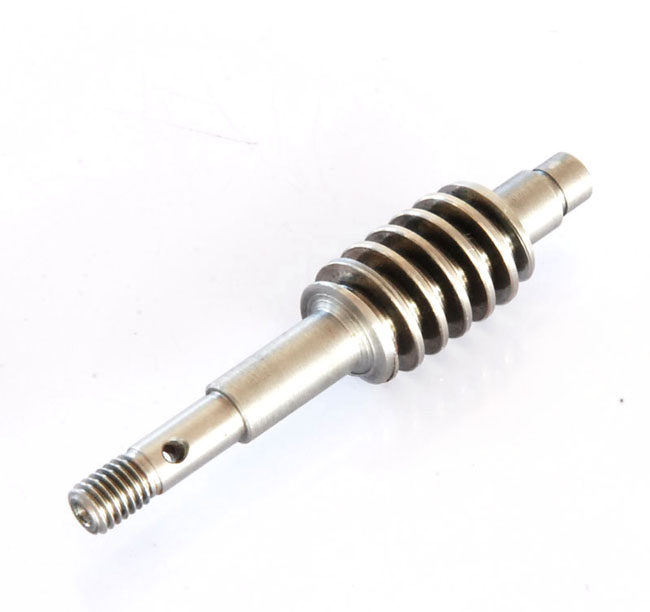

型号:梯形六头丝杆
属性:

1、梯形螺纹的牙型角一般为α=30°,螺距P由螺纹标准确定,标准不同,螺距不同;
2、牙顶间隙ac:当P=1.5~5时,ac=0.25;当P=6~12时,ac=0.5;当P=14~44时ac=1;
3、外螺纹大径d:中径d2=d-0.5P;小径d3=d-2h3;牙高h3=0.5P+ac;
4、内螺纹:大径D4=d+2ac;中径D2=d2;小径D1=d-P;牙高H4=h3;牙顶宽f=0.366P;牙槽底宽w=0.366P-0.563ac。
